Descriere:

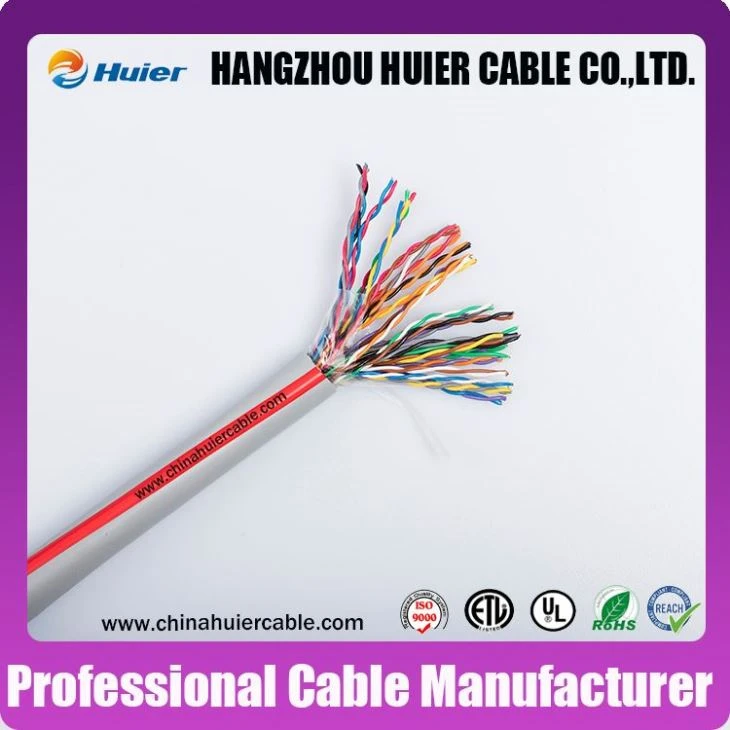

Cablul de categoria 3 sau cablul CAT3 este un tip de cablu torsadat folosit frecvent în aplicațiile de voce și date. Cablul telefonic este definit de Electronic Industry Alliance (EIA) și Telecommunication Industry Association (TIA). Cablul telefonic CAT3 de la HUIER Cable este fabricat de calitate pentru a îndeplini și/sau depăși certificările și standardele de produs pentru specificațiile EIA/TIA 568 și ISO/IEC 11801.
Aplicație:
Categoria 3 este potrivită pentru transmisia DATA/LAN de mare viteză de până la 16 Mbps.
10 Bază-T
Token Ring de 4 Mbps
Voce
Cablul Cat3 este încă utilizat ca cablu de calitate Voice, în primul rând pentru POTS (Serviciul telefonic vechi simplu) și, deși unele date pot fi trimise prin acesta (Gândiți-vă la DSL), rata este limitată la aproximativ 10 Mbps și este supusă mai multor erori decât tipurile moderne de cablu LAN. Chiar și pentru serviciul telefonic, dacă înlocuiți sau instalați linii în casa dvs., nu puteți greși investigarea utilizării cablurilor Cat5e sau Cat6, deoarece utilizările viitoare și liniile suplimentare sunt încorporate.
Parametri de construcție: | |
Dirijorul de centru: | Cupru gol sau CCA solid (aluminiu placat cu cupru) |
Constructie: | 24AWG |
Cablu: | 2~25 perechi răsucite izolate. |
Izolarea miezului: | Polietilenă HDPE de înaltă densitate |
Constructie: | 0,90±0,05mm |
Identificarea nucleului: | Albastru+Alb/Albastru, Portocaliu+Alb/Portocaliu, Verde+Alb/Verde, Maro+Alb/Maro. Și etc. |
Screening/Ecranare: | UTP-Anulați ecranul perechilor răsucite „neecranate”. |
Înveliș exterior: | PVC (clorură de polivinil), ignifugă / LSZH (fum redus, zero halogen) / PE (uşă exterioară). |
Diametrul total al jachetei: | Depinde de conductorul NR. |
Culoarea jachetei exterioare: | Personalizare. este disponibil cu dungi de culoare diferită. |
Cablu de dezlipire: | nailon |
Ambalare: | 1000FT (305M)/Cutie cu tragere usoara |
Realizarea: | La cererea clientului |
Test: | Trec 100% testul Fluke. |
Proprietăți electrice: (CCA ARTICOL)
Capacitate reciprocă: | 18 PF/FT @ 1 MHz |
Atenuare: | 7,8 dB/M'@ 1 MHz |
Impedanta: | 100 OHMS @ 1 MHz |
Rezistență DC: | 27 OHMS @ 1 MHz |
Temperatura de functionare: | -20 de grade până la +60 grade |
Voltaj: | 300V |
Caracteristici:
Potrivit pentru IEEE 802.3, 10 Base T, 10 Mbps
Potrivit pentru IEEE 802.5 16 Mbps Token Ring în aplicații limitate
Îndeplinește EIA/TIA 568 Categoria 3 și NEMA
Cod culoare 25 de perechi:
Perechea NR. | Culoare majoră | Culoare minoră | ||
1 | Alb |
|
| Albastru |
2 |
| Portocale | ||
3 |
| Verde | ||
4 |
| Maro | ||
5 |
| Ardezie | ||
6 | Roşu |
|
| Albastru |
7 |
| Portocale | ||
8 |
| Verde | ||
9 |
| Maro | ||
10 |
| Ardezie | ||
11 | Negru |
|
| Albastru |
12 |
| Portocale | ||
13 |
| Verde | ||
14 |
| Maro | ||
15 |
| Ardezie | ||
16 | Galben |
|
| Albastru |
17 |
| Portocale | ||
18 |
| Verde | ||
19 |
| Maro | ||
20 |
| Ardezie | ||
21 | Violet |
|
| Albastru |
22 |
| Portocale | ||
23 |
| Verde | ||
24 |
| Maro | ||
25 |
| Ardezie | ||
Standarde industriale:
CABLUL DE COMUNICAȚII SUBIECTUL UL 444
UL LISTED TIP CMR
TEST DE FLACĂR UL 1666
C(UL) LISTATE TIP CMG
ICEA S-80-576
ARTICOLUL 800-51(g) și 800-53(b) NEC
APROBAT POMPIERI STATUL CALIFORNIA
RESPECTĂ CERINȚELE ELECTRICE Cat3
